Jakie są wymagania dotyczące wytrzymałości konstrukcyjnej w przypadku niestandardowej obróbki blachy?

W niestandardowej obróbce blachy wymóg wytrzymałości konstrukcyjnej jest kluczowym wskaźnikiem zapewniającym, że produkt wytrzyma oczekiwane obciążenie, będzie odporny na odkształcenia i awarie. Należy to wszechstronnie rozważyć z uwzględnieniem wielu aspektów, takich jak wybór materiału, projekt konstrukcyjny, technologia przetwarzania, metoda połączenia, rodzaj i obliczenia obciążenia, testowanie i weryfikacja, a także możliwość dostosowania do środowiska. Poniżej znajduje się szczegółowe wprowadzenie:

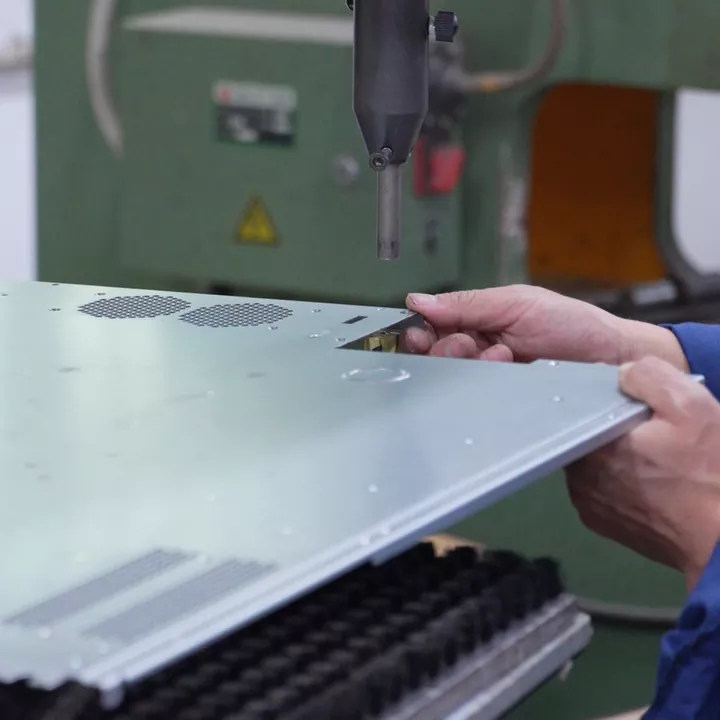

Niestandardowa obróbka blachy

I. Wybór materiału

Charakterystyka wytrzymałościowa samego materiału jest podstawą do określenia wytrzymałości konstrukcji blaszanych. Powszechnie stosowane materiały blaszane obejmują stal węglową (taką jak blacha walcowana na zimno SPCC, blacha walcowana na gorąco SPHC, blacha ocynkowana SGCC/SECC), stal nierdzewną (taką jak SUS304, SUS201, SUS316), stopy aluminium (takie jak 5052, 6061) itp. Różne materiały mają różne wskaźniki właściwości mechanicznych, takie jak granica plastyczności, wytrzymałość na rozciąganie i wydłużenie. Odpowiedni materiał należy wybrać w oparciu o środowisko użytkowania i wymagania dotyczące obciążenia produktu. Na przykład w przypadku elementów konstrukcyjnych, które muszą wytrzymać znaczne obciążenia lub uderzenia, należy wybrać stal lub stop aluminium o wysokiej wytrzymałości. W środowiskach wymagających odporności na korozję należy wybrać stal nierdzewną lub węglową, która została poddana obróbce antykorozyjnej.

II. Projekt konstrukcyjny

Jednolita grubość: Zachowaj jednolitość grubościczęści z blachy, zwłaszcza podczas obróbki, takiej jak gięcie i tłoczenie. Nierówna grubość może prowadzić do koncentracji naprężeń, deformacji lub trudności w obróbce.

Wystarczająca wytrzymałość i sztywność: Należy upewnić się, że zaprojektowana konstrukcja blaszana ma wystarczającą wytrzymałość i sztywność, aby wytrzymać oczekiwane obciążenia i odkształcenia. Rozważ wpływ czynników takich jak kształt przekroju poprzecznego, grubość ścianki i żebra wzmacniające konstrukcję na wytrzymałość i sztywność. Na przykład sztywność zginania konstrukcji można zwiększyć poprzez dodanie żeber wzmacniających. Nośność konstrukcji można zwiększyć poprzez optymalizację kształtu przekroju poprzecznego (np. poprzez zastosowanie ceownika, I itp.).

Unikaj koncentracji naprężeń: W projektach konstrukcyjnych należy unikać ostrych narożników, wąskich szczelin i innych obszarów podatnych na koncentrację naprężeń. W obszarach, w których koncentracja naprężeń jest nieunikniona, należy zastosować odpowiednie przejścia zaokrągleń lub środki wzmacniające.

Łatwe do spłaszczenia: Podczas projektowania uwzględnia się, że wszystkie zagięcia i skosy można rozłożyć w tej samej płaszczyźnie, aby zapewnić łatwą obróbkę i montaż. Unikaj ingerencji w projekt i skomplikowanych struktur przestrzennych.

III. Technologia przetwarzania

Cięcie i tłoczenie: Zastosowano wysoce precyzyjny sprzęt do cięcia i tłoczenia, aby zapewnić dokładność wymiarową i jakość powierzchni powierzchni cięcia i dziurkowanych otworów. Unikaj wpływu wad, takich jak zadziory i pęknięcia po przebiciu, na wytrzymałość konstrukcji.

Formowanie zginające: Wybierz odpowiedni promień zgięcia i kąt zgięcia w oparciu o właściwości i grubość materiału. Zbyt mały promień zgięcia może spowodować pękanie lub nadmierne odbicie materiału. Nadmierne kąty zgięcia mogą mieć wpływ na właściwości montażowe i eksploatacyjne konstrukcji.

Połączenie spawane: W przypadku elementów konstrukcyjnych wymagających połączenia spawanego należy dobrać odpowiednie metody spawania i parametry procesu spawania, aby zapewnić jakość i wytrzymałość szwu spawalniczego. Należy unikać wpływu wad spawalniczych (takich jak pory, pęknięcia, niepełne stopienie itp.) na wytrzymałość konstrukcji.

IV. Metoda połączenia

Oprócz spawania konstrukcje blaszane można łączyć również za pomocą nitowania, połączenia śrubowego i innymi metodami. Różne metody łączenia mają różną charakterystykę wytrzymałości i niezawodności. Właściwy sposób podłączenia należy dobrać w oparciu o wymagania użytkowe i warunki montażu produktu. Na przykład w przypadku elementów konstrukcyjnych, które muszą być często demontowane lub przenoszą znaczne obciążenia wibracyjne, należy zastosować połączenia śrubowe. W przypadku elementów konstrukcyjnych wymagających uszczelnienia lub poddawanych działaniu znacznych sił rozciągających można zastosować nitowanie.

V. Rodzaje obciążeń i obliczenia

Rodzaj obciążenia: Należy jasno określić rodzaje obciążeń, jakie może wytrzymać konstrukcja blaszana podczas użytkowania (takie jak obciążenia statyczne, obciążenia dynamiczne, obciążenia udarowe itp.) i ich wielkości. Wpływ różnych typów obciążeń na wytrzymałość konstrukcji jest różny i wymagane jest ukierunkowane projektowanie i obliczenia.

Obliczanie wytrzymałości: Na podstawie rodzaju i wielkości obciążenia, a także wskaźników właściwości mechanicznych materiału obliczana jest wytrzymałość konstrukcyjna. Typowe metody obliczeniowe obejmują analizę elementów skończonych (FEA), obliczenia ze wzorów empirycznych itp. Dzięki obliczeniom można ocenić, czy wytrzymałość konstrukcji spełnia wymagania, i pomóc w optymalizacji projektu konstrukcyjnego.

VI. Testowanie i weryfikacja

Niezbędne prace badawcze i weryfikacyjne należy przeprowadzić na etapie projektowania produktu oraz przed produkcją masową. Na przykład, wykonując pierwszą próbkę do weryfikacji instalacji, można sprawdzić rzeczywistą nośność i wydajność konstrukcji; Za pomocą metod kontroli jakości, takich jak testy w komorze solnej i testy twardości, ocenia się wskaźniki wydajności konstrukcji, w tym odporność na korozję i twardość, w celu ustalenia, czy spełniają one wymagania.
